產(chǎn)品概述
●IXQ100HD采用日本富士原裝進(jìn)口大軸進(jìn)行精確分切包裝，該膠片可使用X射線或伽瑪射線對物體進(jìn)行
無損探測。
●IXQ100HD具有高感光度，高對比度，極度精細(xì)紋理和高清晰度，是理想應(yīng)用廣泛的無損檢測膠片。
●IXQ100HD具有很細(xì)的顆粒度，對工件缺陷檢出率很高，感光涂層非常均勻，不同批次具有良好的穩(wěn)
定性，故批次間不需經(jīng)常調(diào)整曝光條件，而能得到穩(wěn)定的密度均勻的圖像。
●按照EN584-1標(biāo)準(zhǔn)，該膠片符合C5級分類。
●IXQ100HD適用于中到離原子序數(shù)金屬焊縫和鑄件的檢測。
●低電壓低曝光既低射線源檢測輕金屬中厚壁工件，高X射線電壓或伽瑪射線可透照較高原子序數(shù)的金
屬件和產(chǎn)品，該膠片可直接曝光或使用鉛增感屏和熒光屏均能得到良好的效果。
膠片片基
IXQ100HD支持體為厚度0.175mm的偏藍(lán)色聚酯片基，幾何尺寸十分穩(wěn)定。
安全照明
應(yīng)采用波長大于520納米的暗紅色安全燈片，燈泡強(qiáng)度應(yīng)小于15w，燈距離膠片大于1.2m，也可使用波
長590——660的LED光源，膠片在燈光下暴露時(shí)間不易過長。

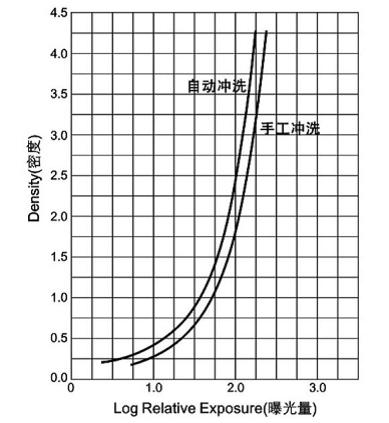

感光特性曲線

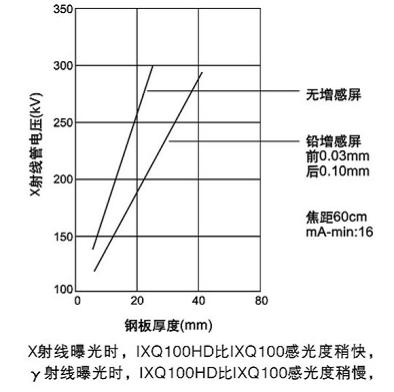

曝光條件曲線

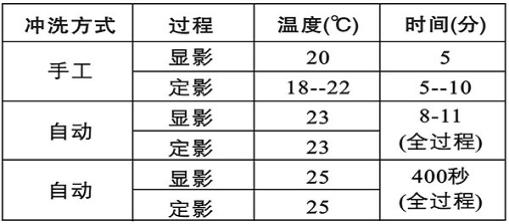

沖洗加工
IXQ100HD具有較好的耐沖性和藥液適用性，即可手工沖洗又能自動(dòng)沖洗，適應(yīng)所有正規(guī)廠商提供的無
損探傷加工沖洗藥液。
IXQ100HD更適合手工沖洗，如果采用自動(dòng)沖洗，溫度高且時(shí)間長時(shí)可能偏離顯影體系級別。

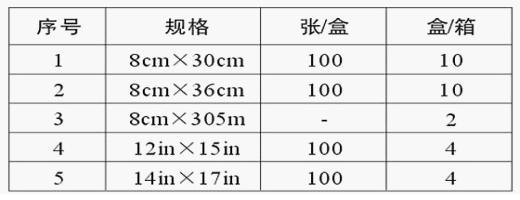

包裝規(guī)格
膠片使用
正確處理膠片，防潮、防曬、防熱、防輻射、以免造成性能下降，操作環(huán)境潔凈，避免灰塵、粉塵、
油膩沾污和局部壓力，以免產(chǎn)生偽缺陷。曝光過的膠片應(yīng)盡快加工沖洗，避免潛影衰退。
膠片存檔
如果膠片沖洗得到******定影、水洗和干燥，并保存在環(huán)境干燥即相對濕度40——60%并無有害氣體
的環(huán)境，則沖洗過的膠片可保存50年。
膠片儲(chǔ)藏
未曝光膠片應(yīng)避光、立式存放、環(huán)境干燥，防潮、防曬、防熱、防輻射、防壓，避免局部壓力以免
造成性能下降或產(chǎn)生偽缺陷。
一般要求溫度5---24℃，濕度40---60%。
富士IXQ100HD膠片的性能說明
一、膠片的照相性能：
富士IXQ100HD膠片與富士IXQ100膠片和AA400膠片和C7膠片對比：
1、膠片的感光度：
A、X射線曝光時(shí)：
IXQ100HD膠片與AA400膠片和C7膠片感光度大致相同，比當(dāng)前的IXQ100膠片感光度略快。
B、γ射線曝光時(shí):。
IXQ100HD膠片與AA400膠片具有同等的感光度，但與C7膠片相比感光度低20%左右，比當(dāng)前IXQ100
大約慢10%，對于如鈷-60等較高能量射線曝光，感光度變慢。
2、膠片的對比試（反差或平均斜率）：
IXQ100HD膠片與當(dāng)前的IXQ100膠片和AA400膠片及C7膠片的對比度幾乎相同。
3、膠片的灰霧度：
IXQ100HD膠片灰霧較小，手工沖洗約為0.25（含片基密度），自動(dòng)沖洗約為0.27（含片基密度）。
二、膠片的畫像品質(zhì)：
IXQ100HD膠片的顆料度和分辨率與AA400和C7膠片同等。
三、膠片的體系等級：
膠片的體系等級因顯影條件而異。

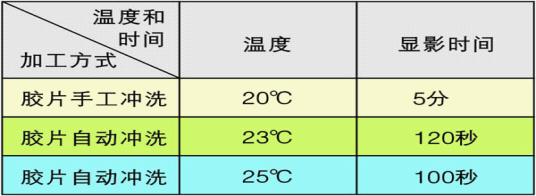

以上三種顯影沖洗條件下，IXQ100HD膠片可達(dá)到以下體系級別：
ASTM E1815 II
EN584-1 C5
ISO-11699-1 C5
GB/T 19348.1 T3
若自動(dòng)顯影沖洗處理，溫度高且顯影時(shí)間長時(shí)可能要偏離以上膠片的體系級別。
四、膠片的表觀及質(zhì)量與物化性能：
富士IXQ100HD膠片與C7和AA400膠片相比堅(jiān)膜性好，不容易出現(xiàn)擦傷或劃傷，在高濕度下不容易發(fā)生粘連，
減少了在潮濕條件下使用膠片時(shí)出現(xiàn)的鉛粉附著。富士IXQ100HD膠片無論手工沖洗或機(jī)器自動(dòng)沖洗均能得到密
度均勻影像非常清晰的高品質(zhì)畫面。
IXQ100HD膠片設(shè)計(jì)的特性是在標(biāo)準(zhǔn)時(shí)間內(nèi)快速顯影。
本膠片與其它膠片不同的是：升高顯影溫度或延長顯影時(shí)間都不會(huì)增加膠片的黑化度相反會(huì)引起膠片的灰霧
度上升。
